Делительная головка: устройство, назначение, виды и принцип работы

Содержание:

1. Назначение и применение делительных головок
2. Виды и классификация делительных головок
3. Характеристики и параметры
4. Устройство и конструкция делительной головки
5. Как работает делительная головка
6. Вывод

Делительная головка — это один из важнейших элементов оснастки при выполнении фрезерных, токарных и шлифовальных работ, где требуется равномерное деление окружности. Благодаря простоте идеи и высокой точности исполнения, этот узел получил широкое применение в машиностроении, при производстве зубчатых колес, многогранников, шлицев и других элементов с равномерной симметрией. В этой статье разберемся, для чего нужна делительная головка, как она устроена, как работает и какие бывают типы.

Назначение и применение делительных головок

Основная задача делительной головки — надежная фиксация заготовки и возможность ее поворота на точно заданный угол. Это позволяет обрабатывать окружность детали с равными интервалами. Таким образом, делительная головка применяется в машиностроении, приборостроении, металлообработке — везде, где требуется точная цикличность. В частности это:

• фрезеровка зубчатых колес и шестерен;
• нарезка шлицев, пазов, канавок;
• обработка граней на шестигранниках, восьмигранниках и других многогранниках;
• равномерное сверление отверстий по окружности;
• нанесение шкал, разметки.

Без делительной головки невозможно достичь стабильного результата при серийном производстве симметричных деталей, особенно с высокой точностью. Ее использование обеспечивает одинаковое расстояние между элементами, повторяемость форм и точность посадок. Она востребована на фрезерных станках всех типов — универсальных, вертикально-фрезерных, обрабатывающих центрах с ЧПУ.

Виды и классификация делительных головок

Все типы делительных головок можно условно разделить на три основные группы:

1. Простые (жесткие) — без подвижных механизмов, обеспечивают фиксированные углы деления. Подходят для ограниченного набора задач, часто в учебных мастерских или при однотипной работе.

2. Универсальные — наиболее распространенные, имеют полный набор регулировок, сменные диски, возможность наклона. Подходят как для простых, так и сложных работ, обеспечивают точную повторяемость.

3. Дифференциальные — предназначены для делений с нестандартным числом секторов. Могут использоваться на высокоточном оборудовании, часто с дополнительными редукторами и шестернями.

Отдельно стоит обратить внимание на классы точности делительных головок типа УДГ-Д, наиболее распространенных в промышленности. Они делятся на:

• Н — нормальный;
• В — повышенной точности;
• А — высокой точности.

Чем выше класс, тем меньше допуски углового отклонения и больше стоимость. Для серийного производства зубчатых элементов или в координатной фрезеровке предпочтительны классы В и А.

Характеристики и параметры

При выборе делительной головки важно учитывать ее технические параметры. Один из ключевых — высота делительной головки. Это расстояние от основания корпуса до оси вращения шпинделя, к которому крепится заготовка. От этого значения зависит максимально допустимый диаметр детали, которую можно установить на головку без риска касания или перекоса.

Кроме высоты, важны следующие характеристики:

• Передаточное число червячной пары — определяет точность и удобство деления.

• Диаметр делительных дисков и количество отверстий — влияет на доступные схемы деления.

• Масса и габариты головки — должны соответствовать типу станка.

• Возможность наклона корпуса или шпинделя — расширяет область применения.

Для нестандартных операций или высокоточной обработки необходимо заранее оценить допустимые нагрузки, точность позиционирования, жесткость корпуса и посадку патрона.

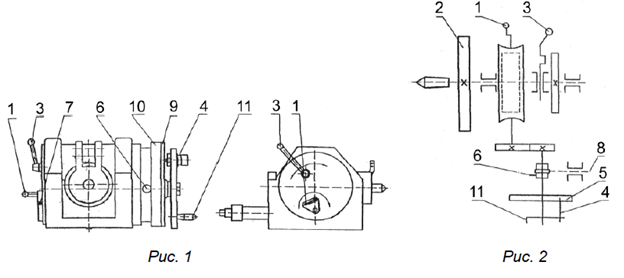

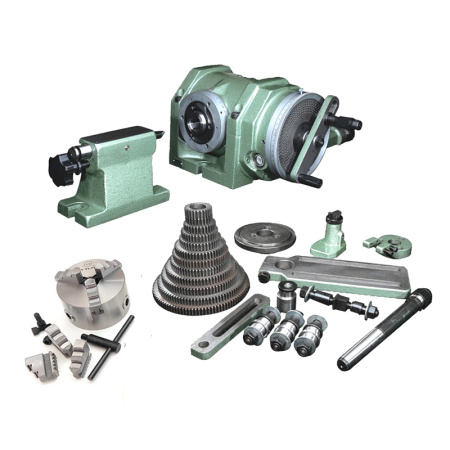

Устройство и конструкция делительной головки

Современные делительные головки устроены так, чтобы обеспечивать максимальную точность при простой конструкции. Основные элементы включают:

• Шпиндель, на который крепится патрон или заготовка.

• Червячную пару — передаточный механизм, соединяющий маховик и шпиндель.

• Делительные диски — съемные пластины с отверстиями, используемые для фиксации нужного угла поворота.

• Стопорный механизм — удерживает шпиндель от проворота после установки угла.

• Корпус — литой, с высокой жесткостью, часто с возможностью наклона (обычно от 0° до 90°).

Устройство универсальной делительной головки предусматривает возможность как прямого, так и дифференциального деления. Это означает, что головка подходит и для простых задач (например, 6 равных граней), и для сложных многозаходных делений, требующих пересчета передаточного отношения и компенсации углов.

Все элементы головки спроектированы с минимальными зазорами, что обеспечивает точность в долях миллиметра и стабильную повторяемость даже при большом числе делений.

Как работает делительная головка

Принцип работы основан на точном повороте шпинделя на заданный угол с последующей фиксацией. В простейшем варианте оператор вручную проворачивает маховик, отсчитывает нужное количество отверстий на делительном диске и стопорит шпиндель.

Пример: чтобы разделить заготовку на 12 равных частей, оператор делит полный оборот (360°) на 12 — это 30° за один шаг. Зная передаточное число (например, 40:1), рассчитывается, сколько раз нужно повернуть маховик и на сколько отверстий — это делается по таблице делений, входящей в комплект.

В более сложных случаях применяется дифференциальное деление — когда число делений не делится нацело или требует более сложной настройки. Тогда вращение диска и шпинделя совмещаются через дополнительные шестерни.

В работе важно соблюдать чистоту и точность. Любое загрязнение, ослабленный зажим или сбитая установка может свести на нет всю точность обработки. Для вспомогательных операций, таких как обработка фасок после деления, применяются зенкеры, зенковки и цековки, дополняя делительную функцию прецизионной доработкой.

Вывод

Делительная головка — это точный механизм для поворотной обработки заготовок под заданным углом, что особенно важно при фрезеровке граней, отверстий или зубчатых элементов. Она сочетает механическую надежность с точностью настройки, а при грамотном выборе и эксплуатации способна выполнять широкий спектр задач: от фрезеровки граней до сложных зубчатых делений. В каталоге нашей компании представлены универсальные делительные головки, проверенные в промышленных условиях, совместимые с большинством отечественных и импортных станков.
