Как устранить биение патрона токарного станка

Содержание:

Проблема биения — одна из самых частых и неприятных в работе на токарном станке. Незначительное отклонение, казалось бы, на доли миллиметра, может привести к неточной обработке, браку деталей и повышенному износу инструмента. В этой статье разберемся, почему возникает биение, как его диагностировать и какие способы позволяют устранить проблему.

Что такое биение токарного патрона и почему оно возникает

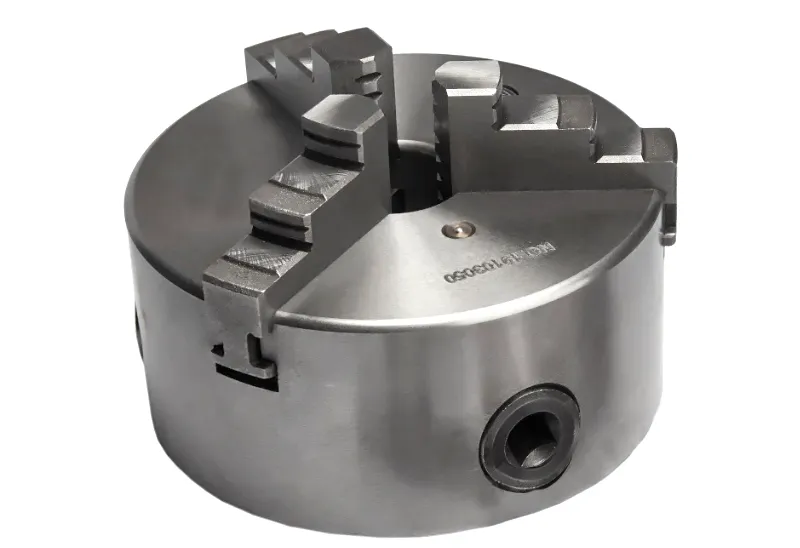

Биение патрона токарного станка — это отклонение центра вращения патрона или зажатой в нем детали от оси вращения шпинделя. На практике оно проявляется в виде вибраций, неравномерной обработки и расхождения размеров. Возникает биение по множеству причин: от неправильной установки до износа кулачков или даже повреждения шпинделя.

Причиной может быть:

• перекос при установке патрона;

• загрязнение посадочных поверхностей;

• износ кулачков или посадочного конуса;

• остаточное напряжение в шпинделе после удара;

• неправильная центровка детали.

Биение кулачков токарного патрона даже на сотые доли миллиметра может стать критичным при тонкой обработке.

Как проверить биение

Проверка биения токарного патрона начинается с установки индикатора часового типа. Его ножку прижимают к наружной поверхности зажатой в патроне цилиндрической заготовки, и затем проворачивают шпиндель вручную. Если стрелка индикатора "прыгает", фиксируют максимальное отклонение.

Важно проводить замеры в нескольких положениях — по телу патрона, по кулачкам и по центру заготовки. Это поможет понять, где именно сосредоточена проблема.

Для справки: допустимое биение токарного патрона указывается в паспорте станка или ГОСТ и составляет от 0,02 до 0,06 мм в зависимости от класса точности.

Способы устранения биения

Существует несколько практических способов убрать биение токарного патрона. Подход зависит от причины: от простой чистки до полной замены оборудования.

Очистка и повторная установка патрона

Иногда причина банальна: патрон установлен с перекосом или на посадочном конусе есть грязь.

1. Снимите патрон. Делается это аккуратно, без ударов, используя штатные болты.

2. Тщательно протрите конус шпинделя и ответную часть на патроне.

3. Удалите заусенцы, пыль, остатки СОЖ.

4. Установите патрон обратно, строго по меткам или в положении, где биение минимально.

После этого снова проведите замеры. Бывает, что простая чистка помогает убрать биение даже без дополнительных операций.

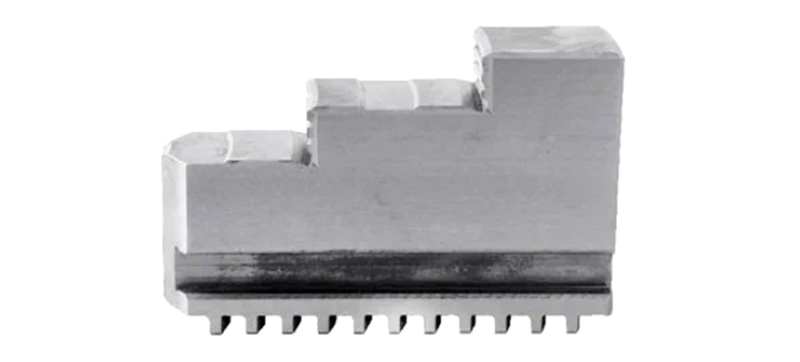

Регулировка и шлифовка кулачков

Если причина в кулачках, их можно слегка подшлифовать. Это работает, когда:

• кулачки из мягкой стали и их можно "подогнать";

• биение наблюдается только при зажатии на определенном диаметре;

• кулачки неравномерно изношены.

Работать в этом случае нужно очень аккуратно: лишний съем металла может только усугубить перекос. Жесткие кулачки требуют специального оборудования — вручную их не выровнять. Кроме того, важно понимать, что это временное решение: даже после шлифовки изношенные кулачки все равно придется заменить.

Замена изношенного патрона или кулачков

Если шлифовка не помогает, а заготовки регулярно "уходят" в брак, пора задуматься о замене.

Как понять, что пора:

• кулачки не зажимают плотно или имеют видимые повреждения;

• люфт патрона относительно шпинделя;

• патрон не держит установку после затяжки.

Можно заменить только кулачки, если остальные элементы исправны. Но при сильном износе лучше заменить весь патрон, особенно если он давно в эксплуатации.

Проверка шпинделя

Если ни чистка, ни замена кулачков не помогли, возможно, причина — в шпинделе. Чтобы исключить или подтвердить это, проводят замеры биения на чистом конусе шпинделя. Если отклонения есть даже при снятом патроне, значит проблема глубже. В этом случае можно попробовать перемерить биение в разных положениях шпинделя, осмотреть посадочные поверхности, смазать и подтянуть крепления в рамках допуска. Однако чаще всего при таких симптомах требуется квалифицированный ремонт: переборка узла, замена подшипников, настройка соосности.
