Классификация торцовых фрез
Содержание
1. Область применения
2. Классификация
3. Нормативная база
Технология проведения работ
Торцевые фрезы по металлу используются на вертикально-фрезерных станках для выполнения следующих работ:
− формирование уступов и пазов;
− создание поверхности со сложной геометрией;
− использование для изготовления зубчатых колес, валов, прочих детали;
− обработка плоскостей деталей.
В процессе профилирующей обработки используются только верхушки кромок. Режущие элементы могут иметь различные формы, чаще всего они округлые или ломаные. Эти формы и расположение позволяют обрабатывать материал плавно с минимальным припуском, не влияющим на угол контакта с заготовкой. Основными параметрами являются диаметр фрезы и ширина реза. Для торцевой обработки необходимы высокая жесткость и габариты инструмента, поэтому важно крепление зуба и пластин.
− формирование уступов и пазов;
− создание поверхности со сложной геометрией;
− использование для изготовления зубчатых колес, валов, прочих детали;
− обработка плоскостей деталей.
В процессе профилирующей обработки используются только верхушки кромок. Режущие элементы могут иметь различные формы, чаще всего они округлые или ломаные. Эти формы и расположение позволяют обрабатывать материал плавно с минимальным припуском, не влияющим на угол контакта с заготовкой. Основными параметрами являются диаметр фрезы и ширина реза. Для торцевой обработки необходимы высокая жесткость и габариты инструмента, поэтому важно крепление зуба и пластин.
Классификация
Фрезы подразделяются по материалу режущей части фрезы:
− быстрорежущие стали (Р6М5, Р18 и Т5К10);
− твердые сплавы (ВК6М, ВК6, Т30К4); − быстрорежущие стали (Р6М5, Р18 и Т5К10);
− углеродистые стали (У12А);
− минералокерамика;
− промышленные алмазы.

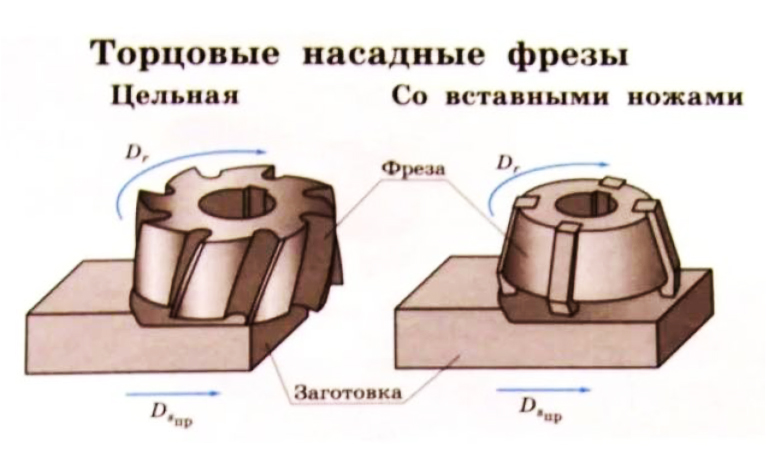

По конструкции могут быть:
− сборными т.е. со съемными пластинами и возможностью замены ;
− со вставными ножами;
− цельными.
− сборными т.е. со съемными пластинами и возможностью замены ;
− со вставными ножами;
− цельными.
По форме вершин зубьев торцевые фрезы могут быть:
− скругленными, как правило, с большим эксплуатационным потенциалом благодаря неподверженности биению кромок;
− прямолинейными.
По способу крепления:
-концевые с монтажом на хвостовик;
- насадные на оправке со шпонкой.
− прямолинейными.
По способу крепления:
-концевые с монтажом на хвостовик;
- насадные на оправке со шпонкой.
Также торцовые фрезы подразделяют на праворежущие и леворежущие.
Праворежущие вращаются по часовой стрелке, а леворежущие — против часовой стрелки.
Нормативная база
ГОСТ 26595–85 - фрезы торцовые с механическим креплением многогранных пластин
ГОСТ 24359-80 - насадные фрезы со вставными режущими элементами регулирует
ГОСТ 9473-80 - насадные мелкозубый инструмент с твердосплавными вставками и другие стандарты.
На beltools.ru же можно оформить заказ на торцовые фрезы торцовые с СМП 67 градусов, 90 градусов, с напайными пластинами многие другие. При необходимости более подробной консультации, обратитесь к специалисту компании. Мы всегда готовы помочь.
