Конус Морзе: назначение, виды, таблица основных размеров
Содержание
- Виды конусов Морзе
- Сфера применения
- Таблица размеров конусов Морзе
- Возможности компании «Русский Инструмент»

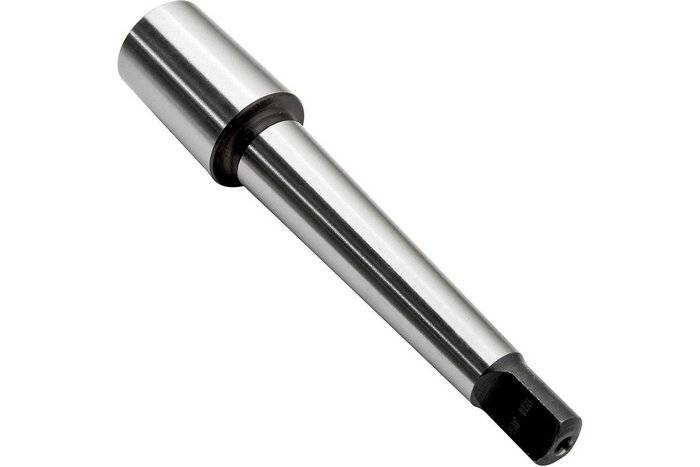

Конус Морзе – это тип конического хвостовика , с помощью которого осуществляется соединение оси инструмента и оси его крепежа. Оно обеспечивает надежную фиксацию инструмента и защищает его от осевых смещений. Конус Морзе имеет коническую форму с определенным углом наклона, который обеспечивает устойчивое и точное соединение.
Виды конусов Морзе
Существуют несколько видов конусов Морзе, которые применяются в зависимости от конкретных потребностей и требований при обработке материалов.
- Лапочное крепление. Для обеспечения надежной фиксации хвостовик с лапкой вставляется в шпиндель станка, а лапка заклинивается в пазе шпинделя, что предотвращает вращение конуса.
- Резьбовое крепление. Хвостовик закрепляется на шпинделе с помощью штревеля, который вкручивается в конец конуса. Если конус устанавливается в переходную втулку, крепление может осуществляться также при помощи болта. Резьбовое крепление обеспечивает надежную фиксацию инструмента и упрощает извлечение.
- Безлапочное и безрезьбовое крепление с трением. Оснастка закрепляется благодаря силе трения, вызванной наклонным углом конуса. В этом случае конус вставляется непосредственно в шпиндель станка, а сила трения удерживает его на месте.
Такое разнообразие позволяет выбирать наиболее подходящий тип конуса Морзе для конкретной ситуации и обеспечивает надежную фиксацию.
Сфера применения
Конусы Морзе нашли широкое применение в различных отраслях производства, включая металлообработку, приборостроение, машиностроение и многие другие. Они применяются для крепления металлорежущих инструментов различных диаметров на станках с числовым программным управлением (ЧПУ).
Таблица размеров конусов Морзе
Размеры зависят от типоразмера. Ознакомиться с ними можно в стандартах ISO 296, DIN 228, ГОСТ 25557-2016. Всего существует 8 типоразмеров, обозначаемых от КМ0 до КМ7. Основные размеры конусов Морзе представлены в таблице ниже.
|
Обозначение конуса |
Конусность |
D |
D1 |
d |
d1 |
d2 |
d3max |
d4max |
d5 |
l1max |
l2max |
l3max |
l4max |
l5max |
L6 |
|
КМ0 |
1:19,212 |
9,045 |
9,2 |
6,4 |
- |
6,1 |
6 |
6 |
6,7 |
50 |
53 |
56,3 |
59,5 |
52 |
49 |
|
КМ1 |
1:20,047 |
12,065 |
12,2 |
9,4 |
M6 |
9 |
8,7 |
9 |
9,7 |
53,5 |
57 |
62 |
65,5 |
56 |
52 |
|
КМ2 |
1:20,020 |
17,780 |
18 |
14,6 |
M10 |
14 |
13,5 |
14 |
14,9 |
64 |
69 |
75 |
80 |
67 |
62 |
|
КМ3 |
1:19,922 |
23,825 |
24,1 |
19,8 |
M12 |
19,1 |
18,5 |
19 |
20,2 |
80,1 |
86 |
94 |
99 |
84 |
78 |
|
КМ4 |
1:19,254 |
31,267 |
31,6 |
25,9 |
M16 |
25,2 |
25,2 |
24 |
26,5 |
102,5 |
109 |
117,5 |
124 |
107 |
98 |
|
КМ5 |
1:19,002 |
44,399 |
44,7 |
37,6 |
M20 |
36,5 |
35,7 |
35,7 |
38,2 |
129,5 |
136 |
149,5 |
156 |
135 |
125 |
|
КМ6 |
1:19,180 |
63,348 |
63,8 |
53,9 |
M24 |
52,4 |
51 |
51 |
54,6 |
182 |
190 |
210 |
218 |
188 |
177 |
|
КМ7 |
1:19,231 |
83,058 |
|
|
|
|
- |
|
|
|
|
285.75 |
294.1 |
|
|
