Корпусные сверла с СМП РИ: обзор новой линейки (тех преимущества, назначение, рекомендации по выбору)
В ассортименте эффективного инструмента «Русский Инструмент» - появилась линейка Сверл с СМП ADI190 под сменные твердосплавные пластины XOMT. Сверло со сменными пластинами работает как корпусной инструмент, а сверло с твердосплавной пластиной позволяет заменить изношенную режущую часть без замены всего корпуса.
В данном обзоре рассмотрим характеристики, область применения и систему обозначений новых корпусных сверл с СМП ADI190:
- Система обозначений сверл с СМП.
- Технический обзор линейки корпусов сверл.
- Назначение и область применения сверл с СМП ADI190
- Обзор применяемых СМП
- Преимущества сверл с СМП ADI190
Корпусное сверло со сменными пластинами подбирается по диаметру, рабочей длине, типу хвостовика и размеру применяемой СМП.
1. Система обозначений сверл с СМП.
На примере «Корпус сверла 14х56 (4D) XOMT 050204 ц/х с лыской dхв=20 СОЖ ADI190-R140.056.df20.С "Русский Инструмент" (РИ)» рассмотрим систему обозначений сверл с СМП «Русский Инструмент».
.png)
.png)
.png)
.png)
.png)
.png)
.png)
.png)
.png)
.png)
.png)
.png)
.png)
2. Технический обзор линейки корпусов сверл.
2.1 Конструкция корпусного сверла ADI190 «Русский Инструмент».

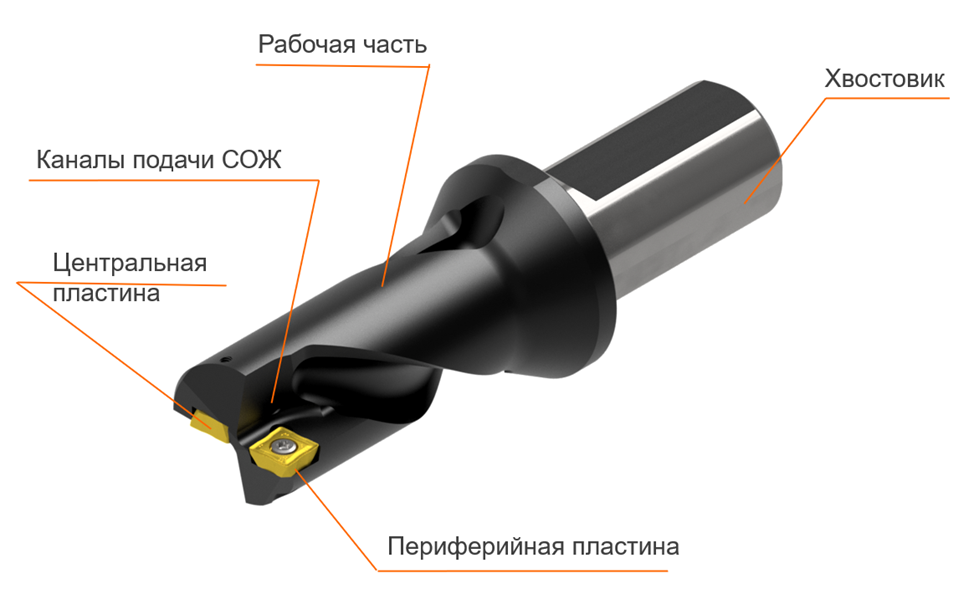

Типовая конструкция сверла с СМП ADI190 «Русский Инструмент» представлена на эскизе.
Конструктивно на сверлах с СМП имеют схожий конструктив со спиральными сверлами, и имеют те же конструктивные элементы:
- Хвостовик – присоединительная часть, служит для крепления сверла с СМП в станке
- Рабочая часть - рабочая часть выполняет непосредственно сверление отверстия и стружкоотвод из зоны резания.
.png)
Непосредственно резание на сверле осуществляют 2 СМП:
- Периферийная пластина – пластина, устанавливаемая ближе к наружному диаметру корпуса сверла, отвечает за обработку наружного диаметра и сверления периферийной части отверстия.
- Центральная пластина – пластина устанавливаемая в центральную часть сверла, выполняет функцию «перемычки» сверла и сверления центральной зоны отверстия

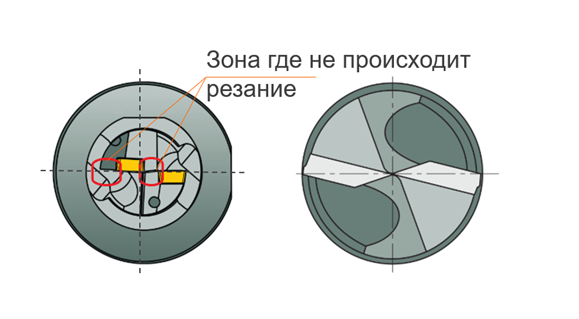

На эскизе ниже представлены как выглядит рабочая зона сверла с СМП и обычного монолитного спирального сверла.
.png)
На монолитном спиральном сверле, ярко выражены 2 режущие кромки, в отличии от сверла с СМП, на котором есть участки на которых резание не происходит. Сверло с СМП фактически имеет один эффективный зуб, поэтому часто сверла с СМП называют полуэффективными сверлами.
Сверла с СМП ADI190 «Русский Инструмент» имеют внутренние каналы СОЖ необходимые:
- для охлаждения зоны резания,
- для эвакуации стружки из зоны резания.
2.2 Технический обзор линейки корпусных сверл ADI190 «Русский Инструмент».
Диапазон диаметров: от Ø14 мм до Ø50 мм
Шаг диаметров:
Для Ø14 мм до Ø31 мм – с шагом 0,5 мм – сверла Ø14, Ø14,5, Ø15…. Ø30,5
Для Ø32 мм до Ø50 мм – с шагом 1 мм – сверла Ø32, Ø33, Ø34… Ø50
Применяемые хвостовики и их вариативность:
Для всей линейки сверл с СМП – хвостовик цилиндрический с лыской df
Для Ø23 мм до Ø40 мм – есть вариативность в диаметре хвостовика:
Пример для сверла Ø23 5D:
ADI190-R230.115.df25.С – хвостовик Ø25
ADI190-R230.115.df32.С– хвостовик Ø32
Диапазон рабочих длин:
4 серии длин: 2D, 3D, 4D, 5D – пример:
Для сверла Ø14 есть 4 вариации рабочей длины:
ADI190-R140.028.df20.С – 2D – 28 мм (28/14=2D)
ADI190-R140.042.df20.С – 3D – 42 мм (42/14=3D)
ADI190-R140.056.df20.С– 4D – 42 мм (56/14=4D)
ADI190-R140.070.df20.С– 5D – 70 мм (70/14=5D)
Внутренний подвод СОЖ:
все сверла имеют каналы внутреннего подвода СОЖ
Применяемые пластины:
4-гранная пластина XOMT с криволинейной режущей кромкой
3. Назначение и область применения сверл с СМП ADI190
Основное назначение: сверление и рассверливание отверстий. Сверление корпусными сверлами применяется, когда требуется высокая производительность, возможность замены режущих пластин и стабильный отвод стружки из зоны резания.
Точность обработанных отверстий: IT10-14
Возможность выполнять специальные типы сверления:
На каком оборудовании применимы сверла с СМП ADI190 «Русский Инструмент»
- Токарные станки, в том числе и с ЧПУ,
- Вертикально, горизонтально и универсально фрезерные станки,
- Фрезерные обрабатывающие центры,
- Координатно-расточные станки в том числе и с ЧПУ,
- Сверлильные станки.
Корпусное сверло по металлу со сменными пластинами выбирают с учетом жесткости оборудования, диаметра отверстия, глубины сверления и материала заготовки.
4. Обзор применяемых СМП
Сверла с СМП ADI190 «Русский Инструмент» комплектуются 4-гранными позитивными пластинами XOMT. Сменные пластины сверл подбираются по размеру корпуса, материалу обработки и требуемой стойкости, а пластины для корпусных сверл отвечают за формирование отверстия в центральной и периферийной зоне.
.png)

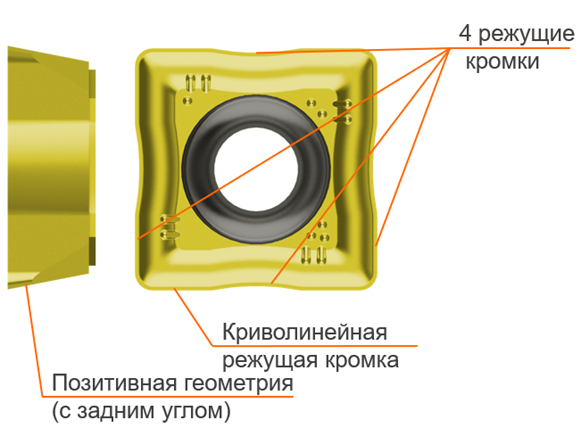

Пластины XOMT имеют криволинейную конструкцию режущей части, которая конструктивно дает возможность устанавливать пластину одной и той же формы и одного и того же сплава в периферийное и центральное гнезда корпуса сверла, в отличии от конкурентов, у которых нет такой геометрии кромок, которые вынуждены:
- или устанавливать пластины разных сплавов в периферийное и центральное гнезда корпуса сверла, из за разницы в скоростях резания центральной и периферийной пластины,
- или использовать пластины разных конструкций для установки в периферийное и центральное гнезда корпуса сверла
В зависимости от диаметра сверла применяются пластины XOMT разного размера. Соответствие размера пластины для соответствующего корпуса Вы можете посмотреть в нашем каталоге.
Пластины XOMT изготавливаться в 4-х вариантах сплавов:
.png)

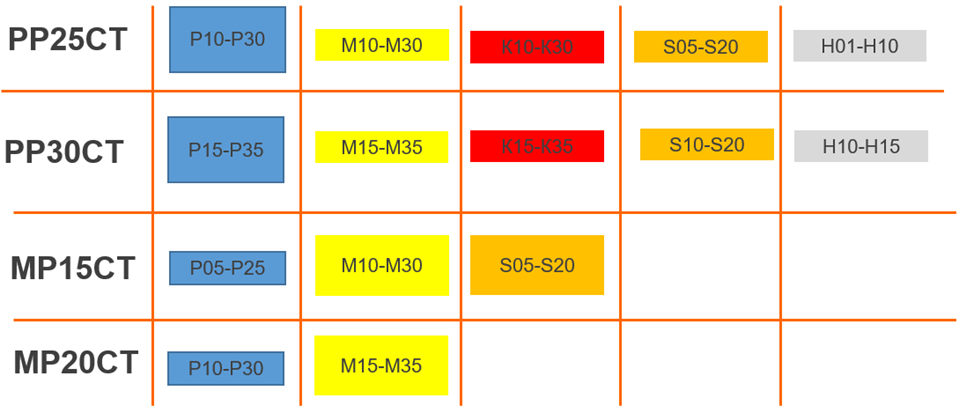

PP25CT - Сплав первого выбора для обработки стали. Дополнительно обрабатывает нержавеющую сталь, чугуны, жаропрочные сплавы, твердые материалы. Сплав сбалансированный по прочности и износостойкости. Сплав с PVD покрытием.
PP30CT – альтернативный сплав для обработки стали. Дополнительно обрабатывает нержавеющую сталь, чугуны, жаропрочные сплавы, твердые материалы. Сплав прочный. Сплав с PVD покрытием.
MP15CT - Сплав первого выбора для обработки нержавеющей стали и жаропрочных материалов. Дополнительно обрабатывает стали. Сплав износостойкий. Сплав с PVD покрытием.
MP20CT – Альтернативный сплав для обработки нержавеющей стали. Дополнительно обрабатывает стали. Сплав сбалансированный по прочности и износостойкости. Сплав с PVD покрытием.
5. Преимущества сверл с СМП ADI190 «Русский Инструмент»
- Большие стружечные канавки корпуса сверла, за счет спирального расположения внутренних каналов СОЖ, обеспечивают эффективное удаление стружки из зоны резания.
- Для центральной и периферийной части используется одинаковый тип пластин из одинакового сплава.
- Возможность сверления в наклонных, вогнутых, выгнутых и криволинейных поверхностях.
- Большая жесткость корпуса сверла, обеспечивает большую точность сверления и более высокое качество обрабатываемой поверхности, в сравнении с корпусами сверл под пластину SP. Допуск получаемых отверстий составляет ±0,15 мм, с шероховатостью до Ra1,25 (зависит от жесткости и точности технологической системы).
- Применяемые пластины XOMT имеют 4 режущие кромки.
Корпусные сверла с СМП ADI190 «Русский Инструмент» являются простым, универсальным, высокоэффективным решением для обработки отверстий в широчайшем ряде деталей и материалов.
