Нарезка трубной резьбы: технология и инструменты

Содержание:

1. Типы трубной резьбы
2. Размеры трубной резьбы
3. Инструменты для нарезки трубной резьбы
4. Нарезание трубной резьбы: от простого к сложному
5. Преимущества сотрудничества с компанией «Русский Инструмент»

Трубная резьба представляет собой специальный вид цилиндрической резьбы, предназначенный для соединения труб, фитингов, кранов и другой трубопроводной арматуры. Основное ее отличие - конусность профиля, благодаря которой достигается плотное, герметичное соединение деталей. Соединение трубной резьбой незаменимо при монтаже различных трубопроводных систем, в том числе для перекачки агрессивных сред.

Типы трубной резьбы

Трубная цилиндрическая резьба классифицируется по нескольким критериям. Во-первых, она может подразделяться по единицам измерения диаметра на метрическую и дюймовую трубную резьбу. Во-вторых, резьба делится по расположению – трубная наружная резьба и внутренняя трубная резьба. Также существует классификация по назначению, в которую входят крепежная, ходовая и специальные виды. Направление резьбы может быть правым или левым, что также является важным критерием. Также резьба бывает однозаходной или многозаходной, а по назначению ее можно разделить на крепежную, крепежно-уплотнительную и ходовую.

Размеры трубной резьбы

Трубная резьба характеризуется относительно крупным шагом и небольшой глубиной. Это обеспечивает высокую прочность и герметичность соединений даже в самых сложных условиях эксплуатации. Основные параметры трубной резьбы:

• наружный диаметр, обозначаемый как D или d, представляет собой диаметр цилиндра, который проходит вокруг вершин наружной резьбы или впадин внутренней,
• средний диаметр, обозначаемый как D2 или d2, определяется как диаметр цилиндра, который пересекает профиль резьбы так, что отрезки, образованные в местах пересечения с канавкой, равны половине номинального шага резьбы,
• внутренний диаметр, обозначаемый как D1 или d1, это диаметр цилиндра, который вписан во впадины наружной резьбы или вершины внутренней. Ход, обозначаемый как Рh, представляет собой величину относительного перемещения средней точки по винтовой линии резьбы при обороте на 360°,
• P — это шаг трубной резьбы, который рассчитывается как расстояние между двумя соседними витками.

Инструменты для нарезки трубной резьбы

Для создания трубной резьбы используются специальные станки либо ручные резьбонарезные клуппы. Процесс представляет собой последовательное формирование внешней резьбы на фитингах и муфтах или внутренней резьбы непосредственно на трубах.

Важно соблюдать правильный угол наклона, обеспечивающий требуемую конусность. Это позволяет получить надежные и герметичные соединения. Кроме того, трубная резьба отличается высокой скоростью нарезки.

Нарезание трубной резьбы: от простого к сложному

Сначала необходимо определить диаметр и конусность будущей резьбы. Это важно, чтобы обеспечить плотное и надежное соединение. Затем отверстие под трубную резьбу подготавливается – на него наносится специальная разметка.

Далее с помощью резьбонарезного инструмента поэтапно формируется внешняя или внутренняя резьба. Ключевым моментом является точное соблюдение угла конусности.

Завершающим этапом является проверка качества нарезанной трубной конической резьбы. Она должна иметь ровные витки без сколов и заусенцев, чтобы обеспечить идеальное соединение. И лишь после этого деталь готова к монтажу в трубопроводную систему.

Преимущества сотрудничества с компанией «Русский Инструмент»

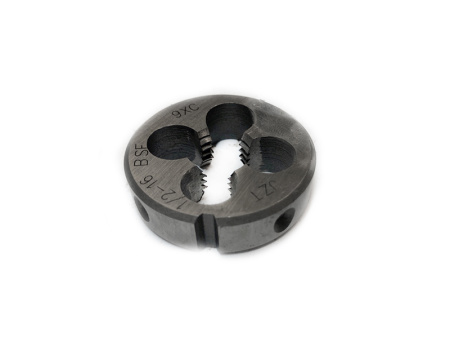

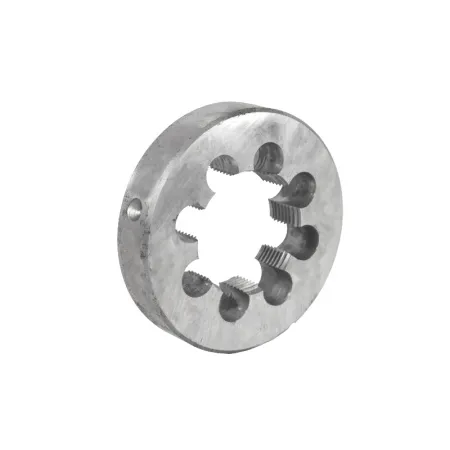

Компания «Русский Инструмент» – ведущий производитель металлорежущего инструмента в России. Мы предлагаем широкий ассортимент высококачественных клуппов, плашек, метчиков и других приспособлений для нарезки трубной резьбы.

Наш инструмент отличается превосходным качеством изготовления и точностью геометрических параметров. Это позволяет нарезать резьбу с идеальными характеристиками, обеспечивающими надежность и герметичность трубных соединений. При этом процесс нарезки происходит быстро и без дополнительных усилий.

Кроме того, вся наша продукция проходит тщательный контроль на соответствие строгим отраслевым стандартам. Мы гарантируем, что инструмент прослужит вам долго и надежно.

Сотрудничая с нами, вы можете быть уверены в высоком качестве и бесперебойной работе оборудования. Это позволит вам оптимизировать производственные процессы, сократить время монтажа трубопроводов и повысить удовлетворенность ваших клиентов. Присоединяйтесь к числу наших клиентов и убедитесь в этом сами!
