Резцы канавочные: виды, размеры и способы заточки
Содержание
- Конструкция канавочного резца
- Виды канавочных резцов
- Таблица размеров
- Как производится заточка канавочных резцов?
- Возможности компании «Русский Инструмент»

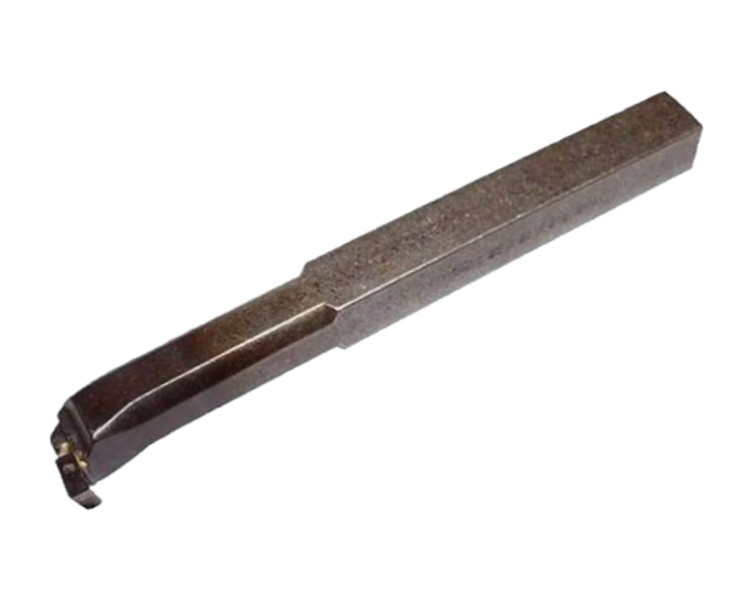

Канавочный резец – это токарный инструмент, предназначенный для создания канавок на поверхностях цилиндрической формы как внутри, так и снаружи. Инструмент высоко ценится благодаря своей способности выполнять и радиальную, и осевую проточку. Это позволяет обойтись всего несколькими моделями инструментов, отказаться от их частой смены, ускорив тем самым производственный процесс.
Также канавочный резец известен повышенным качеством обработки поверхности. Это обеспечивается за счет особой геометрии, которая позволяет выполнять устойчивую проточку и распределять усилия равномерно по пластине. Производят внешние и внутренние канавочные резцы по ГОСТ 18885-73.
Конструкция канавочного резца
Инструмент состоит из двух основных частей – рабочего резака и стержня, который крепит резец в держателе. Для изготовления резака используется высоколегированная сталь или твердосплавные материалы, благодаря чему инструмент редко затупляется, а для производства стержня - высоколегированную сталь, способную обеспечить прочность и снизить риск деформации.

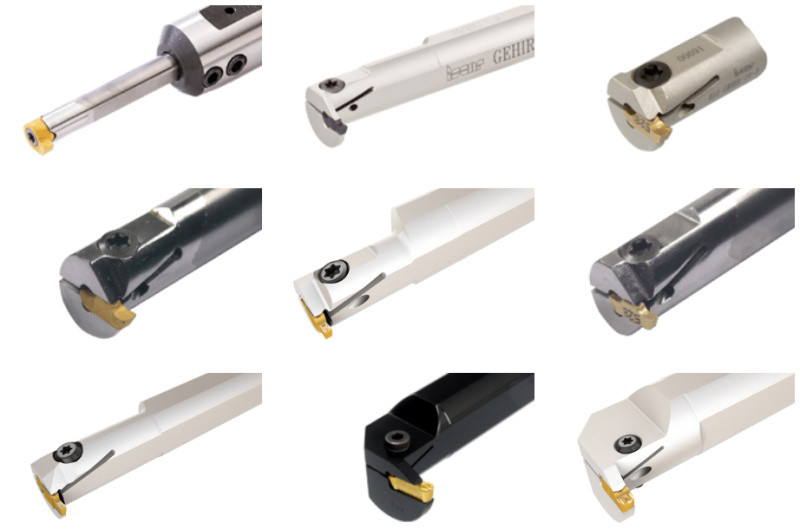

Виды канавочных резцов
Различают два вида резцов – для наружних и внутренних канавок.
Как резцы для внутренней обработки канавок, так и резцы для наружной обработки канавок могут быть выполнены из твердосплавных материалов или быть оснащенными сменными пластинами. Как правило, для обработки наружных поверхностей использовать твердосплавные модели нет экономического смысла. Это связано с тем, что такие инструменты не дают особого результата, а стоят при этом очень дорого.
Таблица размеров
Рассмотрим основные размеры канавочных резцов.
| Высота, мм | Ширина, мм | Рабочая длина, мм | Диапазон ширины рабочей части, мм |
| 16 | 10 | 100 | 2-10 |
| 20 | 12 | 120 | |
| 25 | 16 | 140 | |
| 25 | 20 | 140 | |
| 32 | 20 | 270 | |
| 50 | 32 | 200 |
Как производится заточка канавочных резцов?
Со временем режущий инструмент перестает быть эффективным, что снижает качество обработки, увеличивает риски срыва и дает ненужную нагрузку. Как правило, допустимой величиной износа признается 0,3-2 мм. Восстановить эффективность цельного канавочного резца поможет заточка канавочного резца по задней и передней поверхности. Также необходимо выполнить доводку и последующую шлифовку.
Основными методами заточки являются абразивный, механохимический, а также с использованием станков. В качестве инструментов для заточки используются наждачные круги, точильные бруски, мусаты, точилки механического или электрического типа, заточные станки. Метод и инструмент для заточки подбирается в зависимости от материала, из которого изготовлен резец, его технологических особенностей, а также угла затачивания.
Но не стоит забывать, что в наше время резцы с СМП активно используются в производстве и обеспечивают достойный уровень производительности. Они не требуют заточки, да и заменить пластину несложно, занимает мало времени.
Возможности компании «Русский Инструмент»
Компания «Русский Инструмент» производит металлорежущий инструмент высокого качества. В ассортименте резцы отрезные и канавочные с СМП, фрезы, цанги, метчики и т.д. Выгодные цены, работа без посредников, а также быстрая отгрузка и доставка делают «Русский Инструмент» одним из наиболее привлекательных партнеров.
Получите коммерческое предложение уже сегодня, связавшись со специалистами компании «Русский Инструмент»!
