Стружколомы конструкция, влияние на обрабатываемые материалы. Типы стружкодробления.
Содержание:
2. Типы стружкодробления
3. Влияние стружколомов на обрабатываемые материалы
Стружколомом называют препятствие с особой геометрией, лунку или выступ на поверхности СМП.
При выборе пластин большую роль играет стружколомающая геометрия она оказывает влияние:
- на работу по различным материалам, с разной твердостью и состоянием поверхностного слоя.
- на стружкообразование, стружкоотвод и стружкодробление
- на работу по разным типам токарных операций
- на работу по разным видам токарной обработки
- на частоту обрабатываемой поверхности
- на возникновение вибраций и мощность резания
Конструкция стружколома СМП
На лезвиях реализована пружинная система закрепления СМП. Данная система обладает следующими характеристиками:
- возможность быстрая замена пластины
- отрезка большего диаметра
- возможность регулировки вылета
- возможность обработка глубоких канавок
- применяется только с поперечной подачей
Конструкция стружколомающая геометрии пластины
Отражатель – ломает стружку.
Передний угол – назначение переднего угла смотри выше в теме.
Притупление – позволяет укрепить кромку.
Режущая кромка – непосредственно осуществляет процесс резания.
Задняя поверхность стружколома не соприкасается с заготовкой.
Типы стружкодробления
Работа стружколома заключается в следующем - При столкновении заготовки со стружколомом срезается слой металла, а образующаяся стружка отводится в сторону. При работе по мягким и вязким материалам (цветные металлы, алюминий, нержавеющие и нелегированные стали) образовывается длинная стружка (сливная) При работе по твердым материалам с повышенной хрупкостью образовывают короткую стружку (сегментная стружка), которая отламывается сама по себе, без применения стружколома. Также работа стружколома заключается в том, чтобы обеспечивать разлом сливной стружки на сегменты.
Существуют три типа стружкодробления: самодробление, дробление о заготовку, дробление об инструмент.
- Самодробление. Самодробление происходит под действием внутренних напряжений. В процессе резания стружка изгибается и ломается.
- Об инструмент. Стружка изгибается в сторону инструмента, соприкасается с задней поверхностью режущей пластины или державкой и ломается в результате возникающих напряжений. Этот метод, несмотря на частое применение, в определенных случаях может приводить к повреждению режущей пластины стружкой
- О заготовку. Стружка ломается о заготовку, в том числе при контакте с уже обработанной поверхностью. Этот тип стружкодробления обычно не применяется на операциях, требующих высокого качества обработанной поверхности, вследствие вероятного повреждения детали.
Влияние стружколомов на обрабатываемые материалы

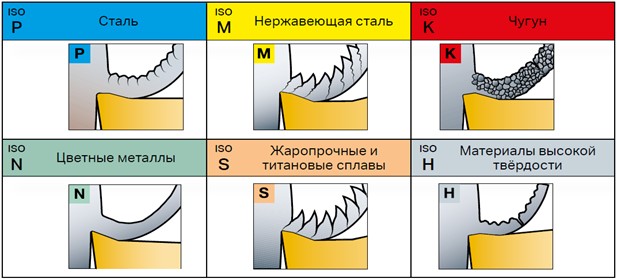

Рассмотрим влияние стружколомов на обрабатываемые материалы. Визуально обработка материалов при точении разных групп материалов будет выглядеть как представлено на рисунке ниже.
Стружкообразование при обработке различных материалов
