Сверлильный патрон: назначение, устройство и виды

Содержание

1. Область применения
2. Конструктивные особенности
3. Типы сверлильных патронов
4. Какие параметры нужно учитывать при покупке сверлильного патрона?
5. Особенности эксплуатации сверлильных патронов
6. Возможности компании «Русский Инструмент»

Сверлильный патрон – это дополнительная оснастка, предназначенная для закрепления различного инструмента на электрическом, пневматическом или ручном оборудовании и обеспечения быстрой смены насадок.

Сверлильные патроны, как правило, поставляются в комплекте с оборудованием. Однако возникают ситуации, когда их приобретают отдельно, например, если патрон износился, сломался, и возникла необходимость в замене.

Область применения

Сверлильный патрон необходим для выполнения следующих технологических операций:

• создание сквозных и глухих отверстий,
• увеличение диаметра готовых отверстий,
• зенкерование внутренней поверхности отверстий,
• доведение отверстий до требуемых параметров,
• отделочная обработка отверстий (раскатка),
• нанесение резьбы на внутреннюю поверхность отверстий,
• зенкование при снятии фасок и выемок,
• подрезание торцов заготовки.

Конструктивные особенности

Сверлильный патрон представляет собой небольшое устройство, выполненное из прочных цементированных марок стали. Размеры патронов для сверлильных станков регулируются нормами ГОСТ 8522-79, ГОСТ 15935-88.

Основными конструктивными элементами патронов являются металлический корпус с установленной в нем гайкой и обоймой, винтовой хвостовик с левой резьбой, шарикоподшипник и кулачки (зажимы).

Типы сверлильных патронов

• 2-х кулачковые, используемые для работы с режущими инструментами небольших диаметров и при малых нагрузках.
• 3-х кулачковые, предназначенные для надежного закрепления сверла с цилиндрическим хвостовиком.
• Быстросменные, имеющие в своем составе сменную втулку, которая позволяет осуществлять быструю замену инструментов с коническим хвостовиком. Патроны данного вида устойчивы к интенсивным нагрузкам.
• Самоустанавливающиеся и самозажимные, используемые для расточки готовых отверстий. Сверло фиксируется с помощью шариков, находящихся внутри корпуса, и кольца с зажимным действием.
• Предохранительные – используются при работе с метчиками при нарезании резьбы. Они имеют сложную конструкцию для фиксации метчиков, включающую в себя пружины и полумуфты.
• Цанговые, конструкция которых фиксирует режущий инструмент с помощью цанги или разрезной втулки.
• Реверсивные, предназначенные для использования на станках без обратного вращения шпинделя.

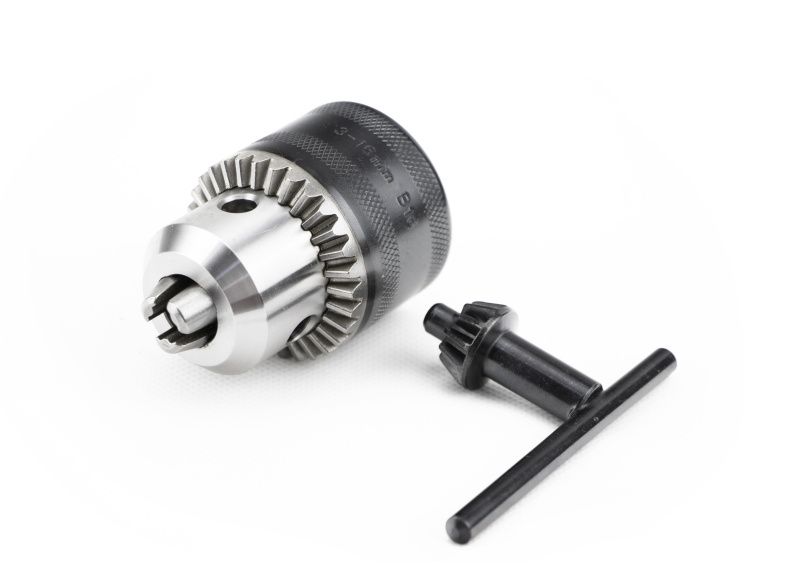

• Ключевые, конструкция которых включает специальный ключ для закрепления сверла.

Кроме того, сверлильные патроны классифицируются в зависимости от диаметра сверл, для работы с которыми они предназначены. Например, обозначение сверлильных патронов «0,8-10» означает диапазон (мм.) зажимаемых свёрл.

Какие параметры нужно учитывать при покупке сверлильного патрона?

Учитывая разнообразие типов сверлильных патронов, важно правильно их выбрать. Для этого нужно учитывать следующие параметры.

• Диапазон рабочего диаметра.
• Конструкцию хвостовика.
• Способ фиксации на станке. Если система фиксации на станке не совпадает с системой на инструменте, потребуется переходник.
• Удобство и скорость замены инструмента.
• Материал, из которого изготовлены зажимные устройства – для станков лучше подходят металлические.
• Наличие защиты от прокручивания – современные модели имеют продольные зубцы на кулачках для лучшей фиксации хвостовика.
• Универсальность – некоторые модели предназначены для конкретного оборудования, но многие являются взаимозаменяемыми.
• Маркировка сверлильных патронов должна включать знак завода-производителя, размеры.

Особенности эксплуатации сверлильных патронов

Для эффективной работы и увеличения срока эксплуатации оснастки, инструмента и оборудования необходимо соблюдать ряд правил:

• правильно подбирайте патрон и режущий инструмент – по диаметру хвостовика инструмента,
• для обеспечения надежной фиксации патрона используйте переходники,
• применяйте охлаждающие средства для увеличения срока эксплуатации инструмента,
• если необходимо получить отверстие большого диаметра, то лучше использовать инструмент небольшого размера, а затем отверстие рассверлить.
