Типы центровочных сверл

Содержание

1. Особенности конструкции
2. Преимущества центровочного сверла
3. Классификация инструмента
4. Как подобрать центровочное сверло?

Создание отверстий – важная часть токарных и фрезерных операций. Причем отверстия должны быть ровными и находиться именно в том месте, которое отражено в чертеже. Малейшее отклонение в местоположении отверстия или неточность в его форме превратит обрабатываемую заготовку в брак. Чтобы этого не происходило, перед тем как начать высверливать отверстие, заготовку следует центрировать.

Для этого существует специальный инструмент – центровочное сверло. Назначение сверла – предварительное высверливание отверстий в деталях и заготовках, выполненных из черных и цветных металлов, металлокерамики, полимерного пластика и др. Также инструмент необходим для отметки центра будущего отверстия на заготовке перед установкой на станке. Сверло применяют на промышленных предприятиях в качестве оснастки на различных станках. Инструмент пользуется спросом в силу своей универсальности.

Особенности конструкции

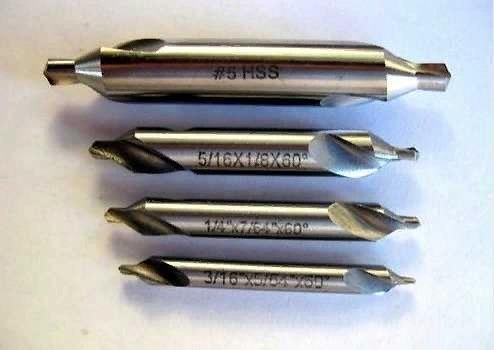

Центровочное сверло представляет собой металлический стержень, на обоих концах которого находятся рабочие зоны, состоящие из двух частей. Меньшая по диаметру часть, являющаяся центром, легко входит в металл, а большая по диаметру часть – увеличивает размер отверстия. Главной отличительной особенностью сверла является усиленный корпус.

Преимущества центровочного сверла

• Повышенная прочность и надежность.
• Отсутствие вибрации в процессе эксплуатации.
• Создание отверстий высокой степени точности.
• Легкость установки на станке за счет небольшой длины.
• Быстрая настройка.
• Длительный срок эксплуатации без заточки.
• Отсутствие необходимости в наклоне обрабатываемой детали, что значительно сокращает время производственного цикла. Это имеет большое значение для массового производства.
• Возникновение ошибок и неточностей сведена к нулю.

Классификация инструмента

Центровочные сверла изготавливаются в соответствии с ГОСТ 14952-75. В нем определен диапазон возможных диаметров – от 0,5 мм до 10 мм. Также нормативный документ выделяет основные типы центровочных сверл по металлу:

• A – формируют отверстия с конусом сторон 60 градусов,
• B - создают отверстия с конусом-предохранителем на рабочей поверхности, угол разворота 120 градусов,
• C – создают отверстия без конуса предохранителя, угол разворота 75 градусов,
• R – отверстия имеют дугообразную поверхность.

Как подобрать центровочное сверло?

При выборе центровочного сверла учитывают требуемый уровень шероховатости создаваемого отверстия. Шероховатость зависит от диаметра основной режущей части. Чем меньше диаметр, тем меньше шероховатость поверхности отверстия. Соответственно, сверла большого диаметра дают большую шероховатость.

Также необходимо учитывать размеры отверстия, которое необходимо высверлить, вес и размеры заготовки. Чем больше габариты заготовки, тем больше должен быть диаметр инструмента.

Следует обращать внимание и на другие технические характеристики:

• норма твердости – у инструмента хорошего качества показатель будет находиться в диапазоне от 63 до 66 HRC. При более низких показателях может понадобится частая заточка центровочного сверла. Если инструмент изготовлен из стали с добавлением кобальта и ванадия, то твердость будет выше приведенных значений,
• заявленный диаметр должен соответствовать реальному диаметру сверла. В случае превышения нормы погрешности создать точное отверстие не удастся,
• целостность изделия. Поверхность должна быть без трещин, забоин, окисной пленки.

На поверхности инструмента не должно быть никаких деформаций – трещин, забоин, сколов, следов окисной пленки и чернения.
