Токарный патрон: устройство, установка, расточка и центровка

Содержание:

1. Установка и крепление токарного патрона
2. Расточка кулачков токарного патрона
3. Как проводится расточка кулачков?
4. Преимущества компании «Русский Инструмент»

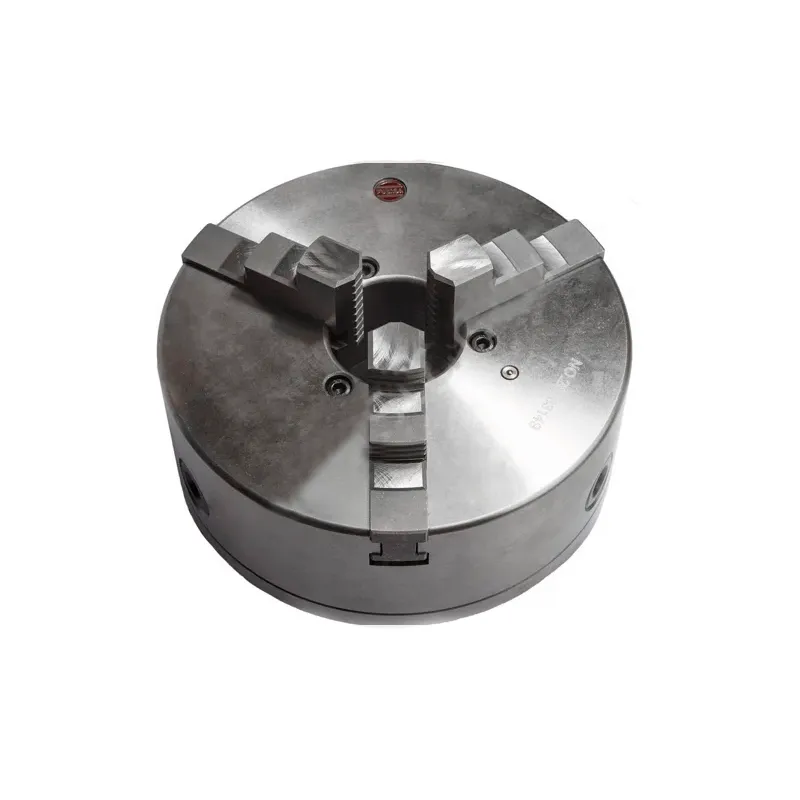

Токарный патрон — это важный элемент токарного станка, который предназначен для надежного крепления и вращения обрабатываемых деталей. Основные детали токарных патронов:

• корпус патрона - обычно изготавливается из высокопрочного чугуна или стали. Он служит основанием, на котором монтируются все остальные элементы,
• кулачки - съемные или встроенные элементы патрона, которые обеспечивают надежный захват и центрирование обрабатываемой заготовки. Их может быть 3, 4 и больше, в зависимости от размера и формы детали,
• механизм крепления - позволяет быстро закреплять и снимать заготовку. Это может быть ручное или автоматическое устройство с использованием зубчатых колес, винтов или гидравлики,
• центральный вал - передает крутящий момент от шпинделя станка на корпус патрона и кулачки, обеспечивая вращение обрабатываемой детали.

Установка и крепление токарного патрона

Посадка токарного патрона на станок - ответственная операция. Она должна производиться с особой тщательностью, чтобы обеспечить точность и безопасность дальнейшей работы. Основные шаги, которые позволят установить патрон на токарном станке.

1. Тщательно очистить и обезжирить посадочные поверхности шпинделя станка и корпуса патрона.
2. Установить патрон на шпиндель станка, отцентровать токарный патрон, совмещая центральные отверстия.
3. Закрепить патрон с помощью надежного фиксатора.
4. Проверить соосность и биение патрона относительно оси шпинделя с помощью индикатора.

Для замены токарного патрона нужно знать, как его снять. Токарный патрон снимают с помощью специального ключа, подходящего для конкретного инструмента.

Для надежного крепления заготовки в токарном патроне необходимо:

• тщательно очистить поверхности кулачков и заготовки от загрязнений.
• выбрать подходящий тип и размер кулачков в соответствии с формой и размерами обрабатываемой детали.
• равномерно затянуть все кулачки для обеспечения центрирования и надежной фиксации заготовки.
• при необходимости использовать дополнительные упоры или приспособления для поддержки длинных и тонких деталей.

Соблюдение этих правил обеспечит высокую точность и стабильность токарной обработки, что крайне важно для получения качественной продукции.

Расточка кулачков токарного патрона

Со временем кулачки патрона могут изнашиваться, деформироваться или засоряться, что приводит к нарушению их соосности и неравномерному прижиму заготовки. Это влечет за собой ряд проблем:

• ухудшение точности обработки из-за биения заготовки,
• недостаточная жёсткость зажима, что может привести к проскальзыванию или вылету заготовки,
• преждевременный износ самих кулачков и других деталей патрона.

Регулярная расточка кулачков позволяет устранить эти недостатки и восстановить оптимальные рабочие характеристики патрона. Это гарантирует высокую точность обработки, надежность зажима и увеличение срока службы патрона. Рассмотрим, как правильно расточить кулачки токарного патрона.

Как проводится расточка кулачков?

1. Тщательная очистка кулачков и внутренней полости патрона от загрязнений и продуктов износа.
2. Измерение биения кулачков и их изношенности. Это позволяет определить величину необходимой расточки.
3. Закрепление патрона в токарном станке и проведение расточки с помощью специального инструмента - борштанги. Глубина расточки подбирается индивидуально в зависимости от степени износа.
4. Контрольные измерения для проверки соосности и равномерности кулачков.
5. При необходимости - дополнительная подрезка или шлифовка кулачков для достижения требуемой точности.
