Цанговый патрон: устройство, виды и принцип работы

Содержание

1. Преимущества использования цанговых патронов
2. Конструктивные особенности
3. Как работает цанговый патрон?
4. Виды цанговых патронов
5. Возможности компании «Русский Инструмент»

Качественное выполнение операций на металлообрабатывающих станках невозможно без надежного крепежа металлорежущих инструментов. Закрепить инструмент можно с помощью зажимного устройства – патрона.

Цанговый патрон представляет собой один из видов оснастки металлорежущих станков с самозажимной фиксацией. Он предназначен для крепления металлорежущих инструментов, работающих на больших скоростях, и применяется для выполнения операций по механической обработке деталей на различных станках, таких как токарные, сверлильные, расточные, фрезерные, ЧПУ.

Основными операциями, которые выполняются с применением цангового патрона, являются сверление и фрезерование. Оснастка востребована в машиностроении, станкостроении, судостроении, радиоэлектронике и в других сферах.

Преимущества использования цанговых патронов

• Надежная и равномерная фиксация.
• Точное центрирование.
• Минимальное биение.
• Быстрая смена инструмента.
• Широкий типоразмер зажимных цанг, обеспечиваемый за счет переходных втулок.
• Универсальный корпус, позволяющий использовать патроны для работы с разными видами инструментов. Замене подлежит только режущая часть.
• Отсутствие необходимости в использовании дополнительных приспособлений (винты, шпильки и т.д.). Благодаря этому свойству патроны и получили свое название – самозажимные.

Конструктивные особенности

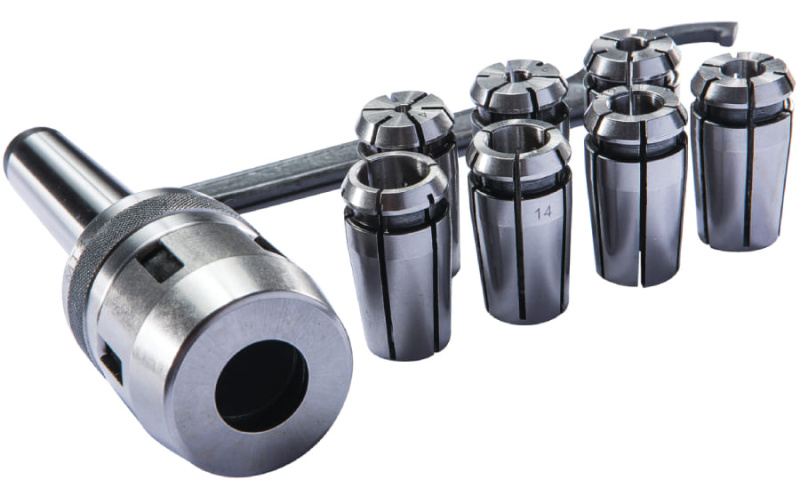

Патрон состоит из следующих элементов: корпус, цанга, сжимающее кольцо, самозажимная гайка. Главной среди этих элементов является цанга, выполненная в виде втулки. Именно ее рабочая часть в виде лепестков и зажимает инструмент. Диаметр цанг бывает различным, их подбирают под диаметр хвостовика.

Для изготовления цанговых патронов используется закаленная инструментальная сталь, которая обеспечивает высокую прочность зажимных механизмов и длительный срок эксплуатации. Основным стандартом, регулирующим размеры цанговых патронов, является ГОСТ 26539-85.

Как работает цанговый патрон?

Патрон устанавливается на шпиндель станка, самозажимная гайка закручивается и начинает оказывать давление на цанговый механизм. Под давлением цанга продвигается в отверстие, которое имеет форму конуса, что приводит к сжатию лепестков. Благодаря этому хвостовик металлорежущего инструмента надежно фиксируется. Чтобы снять инструмент со станка, достаточно открутить гайку. Это ослабит давление на цанговый механизм и увеличит диаметр цанги.

Виды цанговых патронов

В зависимости от назначения цанги различают следующие типы цанговых патронов:

• подающие. Цанга имеет 3 лепестка, концы которых направлены к центру. Это обеспечивает плотную фиксацию инструмента и обеспечивает высокую надежность. К тому же такие патроны легко устанавливать,
• зажимные. Цанга имеет несколько пружинистых лепестков (3-6). Количество зависит от диаметра инструмента или детали (от 3 мм.), которые необходимо закрепить. Зажимные цанговые патроны применяются, если в процессе работы инструмент необходимо часто менять.

В зависимости от функциональности:

• патроны с втягиваемым зажимным механизмом. Цанга втягивается в зажимной механизм, фиксируя деталь,
• с неподвижным зажимным механизмом. Цанга жестко закреплена, фиксация инструмента происходит во время наезда зажимного механизма на цангу,
• с выдвижным зажимным механизмом. Цанга выдвигается из патрона, закрепляя инструмент.

В зависимости от конструкции обозначение цанговых патронов может включать следующие сведения:

• количество зон зажима. Чем больше зон соприкосновения, тем надежнее фиксация,
• глухие. Применяются для деталей, один конец которых запаян,
• сквозные. Используются для деталей с большой длиной,
• для метчиков. Оснащены пазом квадратной формы,
• ER. Имеют две зоны зажима и сквозное отверстие.

Возможности компании «Русский Инструмент»

Компания «Русский Инструмент» производит технологическую оснастку для станков в широком ассортименте. В каталоге представлены не только цанговые патроны, но и переходные втулки, центра вращающиеся, роликовые накатки, оправки к патронам, тиски, наковальни и многое другое. Выгодные цены, работа без посредников, а также быстрая отгрузка и доставка делают «Русский Инструмент» одним из наиболее привлекательных партнеров. Получите коммерческое предложение уже сегодня, связавшись со специалистами компании «Русский Инструмент»!
