Виды метчиков и особенности их применения

Содержание

1. Конструкция метчика
2. Как наносится резьба?
3. Классификация метчиков
4. Возможности компании «Русский Инструмент»

Надежное соединение металлических деталей между собой невозможно без резьбы. Для нарезки, а также калибровки существующей резьбы используется специальный металлорежущий инструмент – метчик. Пользоваться инструментом можно как ручным, так и машинным способом. Рассмотрим назначение и виды метчиков.

Конструкция метчика

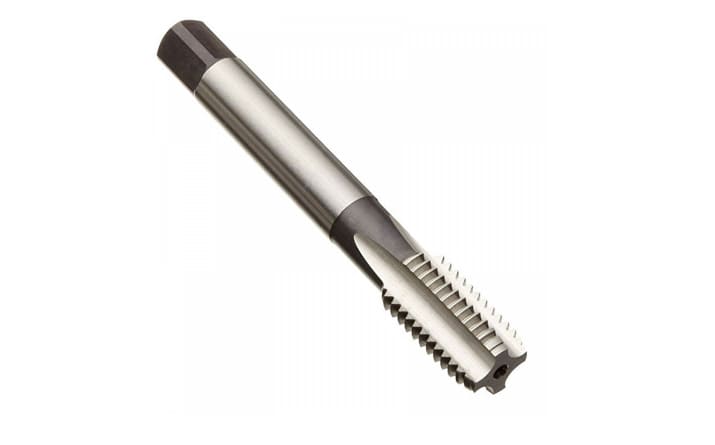

Метчик внешне похож на винт и состоит из следующих элементов:

• рабочая часть, которая в свою очередь делится на заборный конус, калибрующую часть и канавки. Рабочая часть выполняет всю механическую работу. Заборная часть выполняет черновую нарезку, калибрующая – зачищает и доводит резьбу до определенного поля допуска, а канавки отводят образующуюся в процессе работы стружку,
• хвостовик, с помощью которого инструмент закрепляется в патроне на станках или в специальных держателях при ручном способе нанесения резьбы.

Конструкция метчиков регулируется ГОСТ 3266-81, а технические условия – ГОСТ 3449-84.

Как наносится резьба?

Сначала заготовка фиксируется, затем формируется отверстие. Следующий шаг – нанесение резьбы. Принцип работы метчика следующий.

Инструмент помещается в готовое просверленное отверстие и начинает поворачиваться, выполняя возвратно-поступательные движения. После нанесения резьбы отверстие очищают и проверяют резьбу с помощью винтов или болтов, чтобы исключить деформацию.

Операция по нанесению резьбы не является сложной. Однако учитывая, что на инструмент оказывается высокая температурная и механическая нагрузка, для его производства используются прочные высококачественные материалы - быстрорежущие стали разных марок (Р6М5, Р6М5К5), порошковые стали и твердые сплавы. Для изготовления ручных метчиков используют разные марки инструментальной стали. Благодаря этому удается создать инструменты, которые обладают требуемой износостойкостью, жаропрочностью, выдерживают длительную работу на высокой скорости.

Классификация метчиков

Метчики классифицируются по различным основаниям.

В зависимости от способа применения:

• ручные – используются в основном в быту, специальное оборудование для нарезания резьбы не требуется, выпускаются в виде наборов, состоящих из нескольких штук,
• машинные – используются в качестве оснастки на слесарных и токарных станках,
• машинно-ручные – считаются универсальными, так как их можно использовать для нанесения резьбы ручным способом и устанавливать на станках.

В зависимости от системы измерения:

• метрические. Они позволяют нарезать резьбу с разным шагом с разметкой в миллиметрах. Рабочая зона – равнобедренный треугольник, вершина имеет угол 60 градусов. Метрические метчики обозначаются буквой М,
• дюймовые. Разметка выполнена в дюймах, угол рабочей части составляет 55 градусов. Метчики применяются для нарезания резьбы в трубах.

В зависимости от видов изделий, на которые наносится резьба:

• гаечные – используются для нанесения резьбы на гайках ручным и машинным способом. Они отличаются удлиненным и изогнутым хвостовиком, на котором собираются готовые гайки. Нарезание резьбы выполняется последовательно без перерывов на специальных станках,
• трубные – нарезают резьбу в трубах в дюймовой системе измерения. Выпускаются в ручном и машинном вариантах из стали марки Р6М5, маркируются буквой G,
• плашечные – используются для предварительного нарезания резьбы в плашках. Режущая часть представляет собой конус большого размера,
• маточные – предназначены для окончательного нарезания (калибровки) резьбы в плашках, имеют канавки в форме спирали.

В зависимости от направления вращения различают левые и правые метчики. Метчики для нарезания правой резьбы используются чаще, так как правая резьба распространена больше. При нарезании левой резьбы используют левосторонний метчик.

Как видно, существует несколько видов метчиков для нарезания внутренней резьбы. Для того чтобы сделать правильный выбор, нужно учесть такие параметры как способ применения, система измерения, материал изготовления метчика, направление резьбы, форма профиля и поверхности.

Возможности компании «Русский Инструмент»

Компания «Русский Инструмент» производит металлорежущий инструмент в широком ассортименте. В каталоге представлены метчики машинно-ручные однопроходные, гаечные с прямым и изогнутым хвостовиком, дюймовые левые и правые, ручные, твердосплавные, трапецеидальные и т.д.

Выгодные цены, работа без посредников, а также быстрая отгрузка и доставка делают «Русский Инструмент» одним из наиболее привлекательных партнеров. Получите коммерческое предложение уже сегодня, связавшись со специалистами компании «Русский Инструмент»!
