Заточка спиральных сверл
Содержание
- По каким признакам можно определить, что сверло нуждается в заточке?
- Основные способы заточки
- Показатели, определяющие качество заточки
Для высверливания отверстий и углублений в металлических изделиях используют особый вид металлорежущих инструментов – спиральные сверла. В ходе выполнения сверления инструмент деформируется и затупляется, поэтому регулярно требуется заточка спирального сверла, позволяющая вернуть работоспособность изношенному инструменту.
По каким признакам можно определить, что сверло нуждается в заточке?
- Появление резкого скрипящего звука.
- Увеличение времени выполнения операции сверления.
- Сильное нагревание сверла и возрастание температуры во время проведения операции.
- Уменьшение объема стружки, образующейся во время сверления.
Сильнее всего изнашиваются следующие элементы спиральных сверл – передняя и задняя поверхности, перемычка, углы, фаска. Выбор метода заточки зависит от степени износа отдельных частей сверла.
Основные способы заточки
Существуют следующие виды заточки спиральных сверл:
- нормальная – применяется для инструмента общего назначения. Преимуществом является простота работы. Недостаток – большая длина перемычки, в области которой происходит сминание материала обрабатываемой заготовки, в результате чего сверло быстро изнашивается,
- заостренная (конусная) – в ходе заточки выполняются небольшие подточки для уменьшения длины перемычки, что позволяет затачивать сверла от 10 мм. Преимущества – сверло не уходит в сторону в момент засверливания, нет необходимости в сильном накернивании материала, снижается усилие подачи инструмента. Недостатками являются снижение прочности заточенных граней и повышение трудоемкости заточки,
- заостренная со скосом по передней режущей кромке – требует больших усилий при выполнении, но является более устойчивой к ударам и боковым усилиям. Используют при обработке твердых сталей,
- самоцентрирующаяся заточка или со скосом по задней режущей кромке – при данном виде заточки исчезает перемычка, сверло не уходит в сторону, усилие подачи снижается, нормализуется образование стружки,
- под двойным углом – преимуществом данного вида заточки является увеличение длины режущей кромки, что приводит к улучшению температурного режима, повышению теплоотдачи и увеличению стойкости инструмента,
- прямая с центральным выступом – используется для заточки сверл, которые предназначены для получения отверстий в тонком листовом металле. Преимущества – сокращение количества заусенцев, возможность высверливания цилиндрических отверстий с ровным дном.
Показатели, определяющие качество заточки
- Угол. Показатель зависит от металла, который необходимо сверлить. Так, если изделие выполнено из чугуна или стали, то значение угла заточки – от 116 гр. до 118 гр., если из латуни или бронзы – от 120 гр. до 130 гр., из меди – от 125 гр., из алюминия – 140 гр.
- Режущие кромки. Они должны быть симметрично расположены. При несоблюдении данного условия процесс резания будет происходить только с одной стороны, в результате сверло быстро придет в негодность, работа будет выполнена некачественно.
- Кромки. Они должны быть одного размера, в противном случае это вызовет биение сверла, а отверстие не будет соответствовать необходимому диаметру.
- Задний угол. Это еще один важный параметр заточки. Величина угла зависит от обрабатываемого материала, значение может находиться в диапазоне от 7 гр. до 17 гр.
Несоблюдение значений показателей, приведенных выше, снижает производительность сверления.

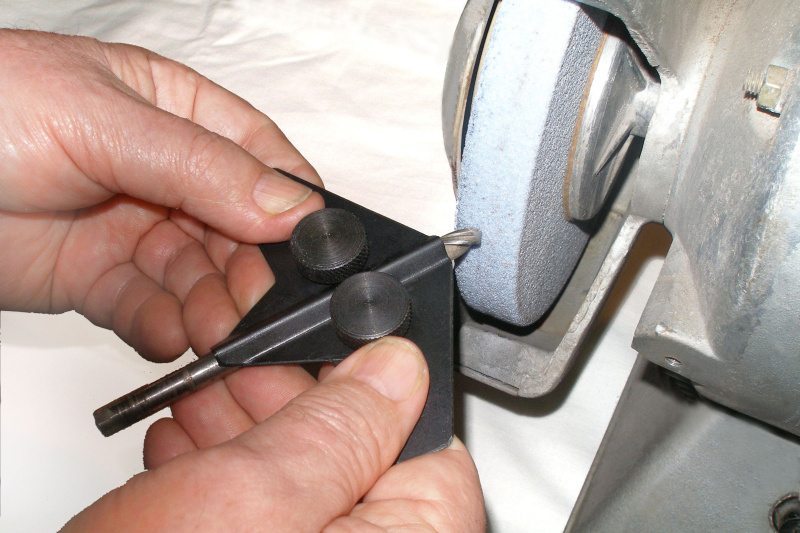

Чтобы заточить спиральное сверло, можно использовать разные устройства – насадку на дрель, точильный камень. Заточка выполняется на большой скорости, непрофессионалу выполнить такую работу сложно. Необходимо иметь навык, чтобы не испортить инструмент и не получить травму, поэтому лучше всего обратиться к профессиональным точильщикам, которые быстро выполнят качественную заточку на специальном оборудовании. Если такой возможности нет, можно приобрести новое сверло.
